Gardena kooimaaier monteren? Zo doe je dat!

We kochten laatst een Gardena kooimaaier. Eventjes monteren dachten we. En daarna direct aan de slag met maaien. Dat viel tegen, want de handleiding bleek erg onduidelijk. Hieronder vind je daarom onze uitleg met foto’s. Zo zet je een Gardena kooimaaier in elkaar.

Gardena kooimesmaaier 330 unboxenWe hadden een Gardena kooimaaier 330 bij Tuinland besteld. Die werd netjes en snel geleverd.

Fijn, dus we kunnen meteen aan de slag, dachten we. Met de handleiding erbij, hebben we het monteren immers zó voor elkaar.

Niet dus. Want wat blijkt: de handleiding bij deze kooimaaier is érg slecht. Dat verwacht je niet van een kwaliteitsmerk als Gardena!

Gardena montage handleiding

Onbegrijpelijke handleiding

Met onbegrijpelijke instructies als “Onderste opname van de duwboom in de bovenste opname van de duwboom steken… bovengedeelte van de duwboom tot aan de aanslag in de bovenste opname van de duwboom steken… totdat de bouten in de lagers van de opname vastklikken” ????

Dat soort teksten begrijp je alleen maar, als je al precies weet hoe het moet!

Het werd dus zelf uitpuzzelen wat nu de bedoeling was. Ik heb tijdens het hele proces maar duidelijke foto’s gemaakt.

Misschien kan ik er nog eens iemand mee helpen die ook zo’n Gardena kooimaaier 330 (of de Gardena 400 Classic of 400 Classic Comfort) in elkaar moet zetten!

(Bekijk eventueel de verschillen tussen de genoemde Gardena kooimaaiers in het artikel ‘De beste Gardena handgrasmaaier‘).

De onderdelen van de Gardena kooimaaier

We hebben eerst alle onderdelen van deze kooimaaier maar eens los neergelegd.

Monteren Gardena kooimesmaaier

Je hebt het blauw oranje maaideel met de wielen. Dat zit gelukkig al helemaal in elkaar.

De duwbeugel bestaat uit:

  1. twee losse, gebogen “onderpoten”;
  2. een dikker kunststof middengedeelte
    (met daarin een grote schroefbout met een oranje draaiknop);
  3. en de ronde bovenkant van de duwbeugel.

Werkwijze voor het monteren van een Gardena kooimaaier

1. Duwbeugel in elkaar zetten

Draai om te beginnen de grote oranje knop van het middendeel los. Dan kun je namelijk de lange schroefbout er uit halen.

Gardena handgrasmaaier monterenJe moet vervolgens bij het monteren van deze Gardena kooimaaier naar het volgende resultaat toewerken.

Als de duwbeugel gemonteerd is, komen – binnenin het kunststof middendeel – deze 4 buizen bij elkaar:

  • Twee buizen van de “onderpoten” (op de foto blauw)
  • en twee buizen van de ronde bovenbeugel (op de foto groen).

Van de onderpoten gaat de ronde kant in het kunststof middendeel. De afgeplatte kant zet je later in het maaideel.

Precies uitlijnen van de vier buizen

Alle vier hierboven genoemde buizen van de Gardena kooimaaier hebben een gat erdoor. Als je de buizen precies goed in het middendeel zet, liggen de gaten op 1 lijn. En dan kan de schroefbout er helemaal doorheen.

Het lukte ons dus niet direct. Pas toen we met een hamer wat zachte klapjes op de bout gaven, lukte het wel.

Daarna draai je de oranje knop weer vast.

2. Dan onderpoten in het kooideel zetten

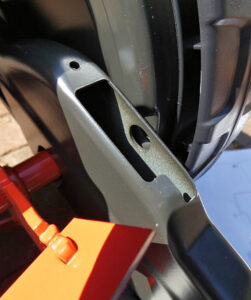

Monteren Gardena handgrasmaaierAls je goed kijkt zie je aan beide kanten van het maaideel van de Gardena kooimaaier twee sleuven zitten.

In de zijkant van elke sleuf zit een gat.

Het platte deel van de onderpoot past precies in zo’n sleuf. En het ronde “nokje” op het platte uiteinde valt dan precies in het gat.

Buigen om de tweede poot te plaatsen

Gardena kooimesmaaier gemonteerdZet eerst de ene poot in zo’n sleuf van de Gardena kooimaaier.

Het metaal van de beide onderpoten is wel stevig, maar toch nog iets buigzaam. Daarom kun je – door er wat kracht op te zetten – de andere poot wat naar binnen buigen. Het lukt dan namelijk nét om ook die tweede poot vast te klikken in het maaideel.

Nu heb je de Gardena kooimaaier in elkaar!

Opbergen kooimaaier

Gardena handmaaier opvouwenAls je de kooimaaier wilt opbergen draai je de grote oranje knop weer iets losser. Dan kun je de ronde bovenbeugel om buigen.

Eventueel kun je ook de poten weer naar elkaar toebuigen en de duwbeugel van het maaideel afhalen.

Zo neemt de Gardena kooimaaier minder plek in in de berging!

Gardena 330 kooimaaier review

Gras opvangbak Gardena 330Een uitgebreid review van deze Gardena kooimaaier hebben we in een vorig artikel beschreven.

In dat artikel vind je ook de ervaringen met de gras opvangbak voor deze Gardena 330.

Aanbod van deze kooimaaier

De Gardena kooimaaier is een populaire handgrasmaaier en dus bij veel webshops te koop. Onder meer bij:

Gardena kooimesmaaier 330 nieuw

Meer informatie en actuele prijs:

Nu bij bol.com

of bij Tuinland
en bij Coolblue
en bij Gereedschapcentrum
of bij Warentuin

Model: Gardena Classic 330
Opvangbak apart aan te schaffen
Prijs: vanaf € 79,-
Maaibreedte: 33 cm
Gazonoppvl: 150 m²

Gardena 330, Gardena 400 Classic en Gardena 400 Classic Comfort

Bekijk eventueel de verschillen tussen de Gardena kooimaaier 330, de Gardena Classic 400 en de Gardena Classic Comfort 400 in het artikel ‘De beste Gardena handgrasmaaier‘.

Andere merken hele goede kooimaaiers vind je in het artikel ‘De beste kooimaaier – Top 6‘.



Hoe monteer je een Gardena kooimaaier?

De duwbeugel van de Gardena kooimaaier bestaat uit:
– twee “onderpoten”;
– een kunststof middendeel;
– en de ronde bovenkant van de duwbeugel.
Bekijk de foto’s hoe je deze in elkaar zet. Daarna past de beugel precies in het maaideel.
